项目施工流程过程三维演示动画

厦门新体育馆建设工程三维演示动画脚本

建设工程，往往制作周期是十分漫长的，而早期的项目介绍，又不能以建筑图纸的方式去向甲方介绍。那要怎么办呢？

三维动画是一个很好的办法，只要有详细的图纸以及模型，便能在短期内创造出一个与实际工程吻合度极高的演示三维动画。

旁白：

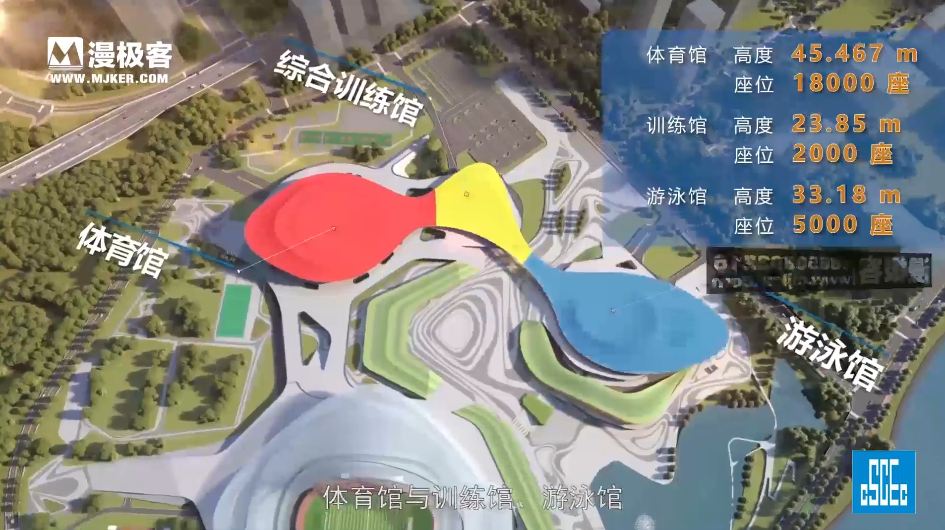

一、项目概况，项目建筑面积23万平方米，由三个场馆组成体育馆与训练馆。游泳馆。恰似三角梅枝花瓣，又如白鹿飞扬之身姿。新体育中心以蓬勃升腾之势。塑造出滨海地域独有之当代体育建筑形象。新体育中心定位为举办国际大型体育赛事的主场馆。全民活动的主要场所可用于举办国际。国家级综合性体育赛事。

画面阐述：以充满科技感的画面落下开篇，拔高观众对本片内容的心理预期，一个好的视频必须要有一个好的开头。直入主题，用形象的，高大上的文字描述配合全体育馆的俯视远景画面，说明了整个工程的浩大以及落成之后的重大用途。

旁白：

二项目施工部署。新体育中心工程施工二标段项目。项目总工期为880日历天。施工区段划分，将本项目划分三个地块。每个地块分两个区分八个阶段进行施工。总体施工公款。桩基阶段整体从南往北施工。地下室三个地块平行施工，部分平台板后座。体育馆上部土建与钢结构交叉施工，体育馆高区看台版先行施工。三个管钢舞感平行施工训练馆完成后，再施工两个连接体。钢结构施工完，再施工室外二层平台三个馆屋面及立面幕墙平行施工。项目主要投入大型机械设备，有塔吊16台，施工电梯15台，履带吊六台。登高车12台等。

画面阐述：以俯视角远景展示整个工程地域，从未施工直接过渡至落成，给人以感官的震撼，在通过旁白介绍，辅以三种颜色的色块清晰展示出各个场馆分别有哪些设施。在切至未施工空地，以三维场景细致的展现了总体施工概况，细致入微，唯有细致深入地了解过施工领域的建模师才能达到这样的水准。

旁白：

三、项目施工重难点。复杂地质下，保证桩基施工顺利。由于项目存在本场地地基岩土种类多，分布较不均匀，性质变化较大。在勘察报告中，孤石遇见率平均达35%，影响管桩贯入施工，在桩基施工过程中，采用旋挖植桩法施工工艺来保证成桩质量。本项目采用旋挖植桩法工艺。

1、桩机就位，桩机就位后，根据装备控制，网校对装备及校核作业面标高，依据该标高数据调整钻赶入深，控制好桩长

2、埋设护筒，用吊车放护统治坑内，用线绳连接护筒顶部。吊垂线用吊车挪动护筒，使护筒中心基本与桩位中心重合，其偏差不大于三厘米。

3、全挖钻进，桩机就位后。必须稳固水平，钻机的钻杆中心与护筒中心在同一铅垂线上偏差应小于50毫米。之后开始旋挖施工

4、验孔。当钻孔深度达到设计要求时，对孔位孔径孔深和倾斜度进行检查。

5、清孔采用换浆法进行清孔作业。保证桩底沉渣厚度不大于50毫米。

6、灌注细石混凝土安装导管灌注混凝土至2/3有效桩长拆除导管。

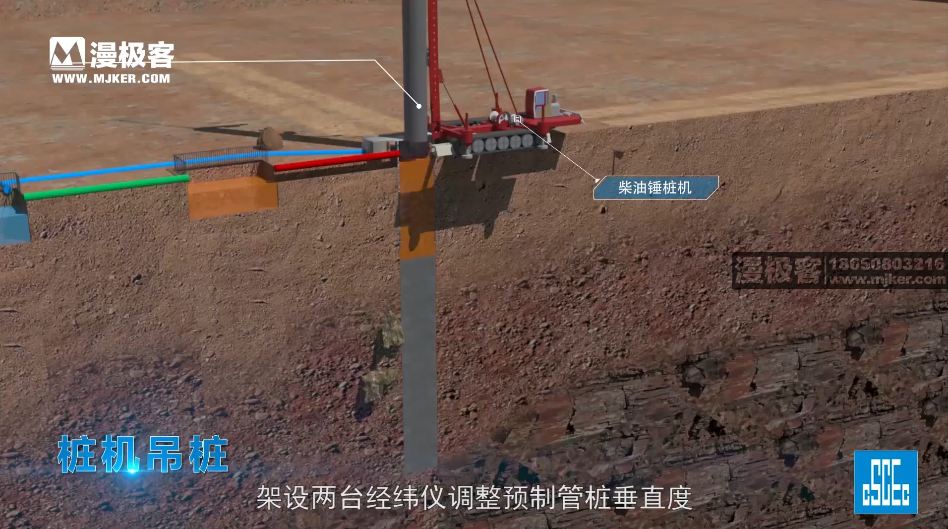

7、桩机吊桩。锤击桩机就位，架设两台经纬仪，调整预制管桩垂直度。

8、打桩。锤击桩开始打桩施工，打桩过程中实时进行垂直度校核控制。

9、拔除护筒，贯入度满足收锤标准。拔除护筒，项目二层梁板构件采用无沾结预应力工艺，满足混凝土强度及抗裂要求。

画面阐述：以三维动画，清晰的向观众传达了桩机就位、埋设护筒、全挖钻进、验孔、清孔、灌注、桩机吊桩、打桩、拔除护筒，九个重要的施工点。做出了实景拍摄以及平面动画达不到的效果，精确传达，精准表现。

旁白：

复杂异形空间钢屋盖施工。体育馆钢构施工。同步安装中心环桁架及外环钢架吊装径向桁架。钢屋盖完成后，安装连接体。训练馆钢构施工。安装场内大跨度钢梁。同步安装外圈刚架。游泳馆钢构施工施工a区楼层钢梁及屋面钢结构。安装地区屋面钢结构。钢屋盖完成后施工连接体。

画面阐述：细节展示钢构施工过程，依据旁白内容出现相应的三维元素，细致入微到如何施工，施工具体流程等，每个小项目建成之后是什么样，循序渐进的推进，都一一表达到位。

旁白：

异形幕墙及屋面施工，新体育中心二标段幕墙主要包括体育及训练馆，游泳馆。幕墙形式主要以金属幕墙玻璃幕墙为主。其中，体育馆幕墙主要由铝单板幕墙及点式玻璃幕墙组成。游泳板幕墙则主要由铝板幕墙及明框幕墙组成。本项目金属屋面主要为铝镁锰金属屋面。铝单板复层屋面及铝镁锰钾不锈钢复合板屋面。本工程屋面施工共分为七个施工面，分别为体育馆a区B区训练馆C区D区E区与游泳馆F区G区

创意阐述：通过正视场景配以色块去展示旁白所描述的区域，并在上方加上体育馆的俯视图以及三个主要区域作为划分。再以三维模型细致介绍该金属屋面各个层次的所采用的材料等。

再次以色块展示各个施工面的具体区域。

旁白：

体育工艺施工，针对赛事功能需求不同，在体育馆内采用冰球，篮球赛事转换系统，转换时在转换过程中确保达到精度要求,做好冰面保护，确保冰被满铺，且平整后拆除冰场围挡，铺设木地板，整个过程对冰面的保护及防滑控制要求高，同时需要保证木质场地的硬度，满足相关需求，看台板分为四区，其中A1区和A2区为高区看台版A3区和A4区为中区看台板及其底下的混凝土结构。B区看台为活动看台，最后安装场地扩音系统满足专业国际体育比赛扩声，大型开幕式扩音需求，场地照明，垂直照度，照度均匀度及立体感光源的色温等，需满足标准要求。游泳馆泳池为具备举办国际游泳赛事的国际标准泳池，游泳池净长度为50.03米含每边十毫米的比赛电触板。并采用毫米级精度控制

画面阐述：以体育馆内为主要场景，辅以运动实拍画面，主要展示能够篮转换的室内体育馆，冰面与篮球场地材质的转变实现直观化的转换场景。继续介绍看台板，以四个区不同色块清晰展示相应区域与安装顺序，并对扩音，照明等相应相应场景做出具现化的画面表达。游泳馆采用移镜头辅以旁白做出清晰展现，简短明了的介绍使其与作为重点介绍对象的冰篮场地不会互相冲突
